Požární odolnost hliníkových kompozitních panelů: Vysvětlení tříd A2, B1 a B2

Když dodavatel fasády obdržel dodávku hliníkových kompozitních panelů s certifikátem A2 na papíře, panely na místě stále selhaly, protože jádro bylo viditelně polyetylenové, když byla hrana odloupnuta. Tato jediná kontrola odhalila propast mezi papírováním a realitou. Závěr by měl vést každého kupujícího: panely s minerálním jádrem A2 významně nepřispívají k požáru, panely se zpomaleným hořením B1 odolávají vznícení, ale hoří při dlouhodobém vystavení, a standardní panely s jádrem z polyetylenu se taví, vznítí a urychlují šíření plamene. Tento článek vysvětluje, co určuje toto chování, jak se měří klasifikace A2, B1 a B2 a proč je výrobní linka skutečnou zárukou jakéhokoli certifikátu požární odolnosti.

Co určuje požární odolnost v hliníkovém kompozitním panelu

Panel ACP je sendvič dvou tenkých hliníkových plášťů a polymerového jádra. Hliníkový plášť se taví při teplotě kolem 660 stupňů Celsia, ale při spalování neuvolňuje významné teplo. Jádro je komponenta, která řídí chování ohně.

• Složení jádra: standardní polyetylen, polyethylen zpomalující hoření nebo nehořlavá směs s minerální náplní
• Jednotnost jádra: konzistentní míchání a plnění po celé šířce panelu
• Pevnost spoje: lepidlo musí vydržet teplo a zabránit předčasnému odlupování pokožky
• Tloušťka slupky: silnější obaly zpomalují kontakt plamene s jádrem, ale nemění klasifikaci požáru

Praktický důsledek je jednoduchý. Dva panely se stejným hliníkovým pláštěm se mohou při požáru chovat zcela odlišně, pokud se jejich jádra liší. To je důvod, proč rozhovor o požární odolnosti musí začít jádrem a končit výrobním procesem.

Vysvětlení požárních klasifikací A2, B1 a B2

Požární klasifikace jsou definovány spíše testy reakce na oheň než marketingovým jazykem. V Evropě je reference EN 13501-1. V Číně je referenční norma GB/T 8624. Oba systémy vyhodnocují uvolňování tepla, šíření plamene, tvorbu kouře a hořící kapičky a poté přiřazují panel do třídy.

A2 není prostě lepší B1. Test A2 vyžaduje velmi nízké celkové uvolňování tepla, nízkou maximální rychlost uvolňování tepla a žádné hořící kapičky. B1 stále umožňuje spalování, ale omezuje rychlost šíření plamene přes panel. V praxi lze panely A2 instalovat na fasády bez dalších protipožárních vrstev, zatímco panely B1 v mnoha zemích vyžadují dutinové bariéry a protipožární uzávěry mezi podlahami.

Čtení dat testu: Limitní index kyslíku a rychlost uvolňování tepla

Dvě čísla poskytují rychlý a upřímný obrázek panelového jádra před jeho vstupem do budovy. Prvním je limitní kyslíkový index. Druhým je maximální rychlost uvolňování tepla z testu kuželového kalorimetru. Obojí se objeví ve zkušební dokumentaci, která by měla doprovázet jakýkoli protipožární zdroj ACP.

Omezení indexu kyslíku materiálem jádra

Limitní kyslíkový index udává minimální koncentraci kyslíku, při které materiál hoří po odstranění zdroje vznícení. Normální vzduch obsahuje asi 21 procent kyslíku, což je přesně důvod, proč standardní polyetylenové jádro s LOI 18 snadno hoří při požáru v místnosti. Jádro zpomalující hoření B1 obvykle dosahuje LOI 30 až 35, což znamená, že potřebuje atmosféru bohatou na kyslík k udržení hoření a obvykle samo zhasne, když plamen zmizí. Minerální jádro A2 dosahuje hodnot LOI nad 60, takže neudrží hoření při jakékoli koncentraci kyslíku dostupné při požáru budovy. Toto jedno číslo vysvětluje většinu praktických rozdílů mezi třemi úrovněmi produktů ještě před plánovaným testováním ve velkém měřítku.

Rychlost uvolňování tepla v průběhu času

Tyto křivky ukazují, jak rychle materiál jádra uvolňuje teplo během testu kuželového kalorimetru při intenzitě sálání podobné rozvíjejícímu se požáru v místnosti. Standardní PE jádro dosahuje maximální rychlosti uvolňování tepla asi 650 kilowattů na metr čtvereční během dvou minut po expozici. Jádro B1 zpomalující hoření dosahuje vrcholu asi 300 kilowattů na metr čtvereční, což je méně než polovina vrcholu PE, ale stále významný příspěvek k požáru. Minerální jádro A2 zůstává po celý test pod 60 kilowatty na metr čtvereční, takže panely A2 jsou popisovány jako panely mající zanedbatelný příspěvek k požáru. Špičková rychlost uvolňování tepla řídí vertikální šíření plamene na fasádě a rozdíl mezi třemi křivkami je rozdíl mezi uzavřeným ohněm a ohněm, který se šíří nahoru přes plášť budovy.

Kde je vyžadován každý stupeň požáru

Stavební předpisy používají požární klasifikaci k omezení následků požáru a požadovaná třída stoupá s výškou budovy, zatížením obyvatel a obtížností evakuace. Níže uvedená tabulka používá pětibodovou stupnici k zobrazení minimálního požadavku podle aplikace.

Tabulka používá pětibodovou škálu požadavků na vybrané stavební aplikace. Výškové fasády a dopravní stanice jsou umístěny na maximální úrovni, protože vertikální šíření plamene je primárním rizikem pro bezpečnost života. Nemocnice a školy vyžadují na většině regulovaných trhů stupeň A2, protože mezi obyvateli jsou lidé, kteří se nemohou sami evakuovat. Nízkopodlažní komerční budovy někdy akceptují třídu B1, ale pouze v případě, že design fasády přidává dutinové bariéry a požární uzávěry. Vnitřní expozice a dočasné exponáty mají nejnižší práh, ale i tam je jádro B1 bezpečnější, když jsou v blízkosti osvětlovací kabely a rozvodnice. Stupnice je zjednodušením, ale odráží logiku kódů, jako jsou EN 13501 a GB/T 8624.

Porovnání základních panelů A2, B1 a standardních PE

Rozhodnutí je zřídka o výběru nejbezpečnějšího materiálu v izolaci. Jde o přizpůsobení panelu rizikovému profilu budovy a rozpočtu. Radarová tabulka níže porovnává tři základní typy podle šesti kritérií.

Radarový graf porovnává jádra A2, B1 a standardní PE podle šesti kritérií, která ovlivňují jak bezpečnostní, tak komerční rozhodnutí. A2 vede v oblasti požární bezpečnosti a ochrany životního prostředí, protože minerální jádro nehoří a produkuje méně kouře. B1 vítězí v rovnováze mezi tvarovatelností a cenou, a proto zůstává oblíbenou volbou pro vnitřní obklady a značení. Standardní PE se nejsnáze řeže, skládá a tvaruje a je nejlevnější na výrobu, ale jeho slabá požární odolnost jej ve většině jurisdikcí odstraňuje z vnějších stěn. Tvar každého polygonu ukazuje, že žádné jednotlivé jádro není nejlepší na každé ose, takže kupující musí přizpůsobit třídu panelu rizikovému profilu budovy. V praxi je A2 povinné tam, kde je ohrožena bezpečnost života, a PE je přijatelný pouze tam, kde je nízké riziko vznícení a krátké únikové vzdálenosti.

Proč výrobní linka rozhoduje, zda je certifikát pravdivý

Klasifikace A2 a B1 jsou platné pouze tehdy, když je panel vyroben stabilním a kontrolovaným procesem. Minerální jádro v panelu A2 musí být rovnoměrně rozmístěno po šířce desky. Pokud se složení jádra mění roli od role, mění se s ní i požární odolnost. Linka, která byla převedena ze standardní výroby PE, nemusí zachovat teplotní profil, přesnost míchání a nastavení tlaku požadované pro jádro A2.

To je důvod, proč seriozní výrobci panelů oddělují své řady A2 od řady PE a dokumentují postupy výměny. Požární odolnost žije ve výrobním procesu stejně jako v chemii jádra. Linka postavená pro výstup A2 bude zahrnovat přesné dávkování, inline testování odlupování a kontrolu tloušťky, které univerzální linka nemůže poskytnout.

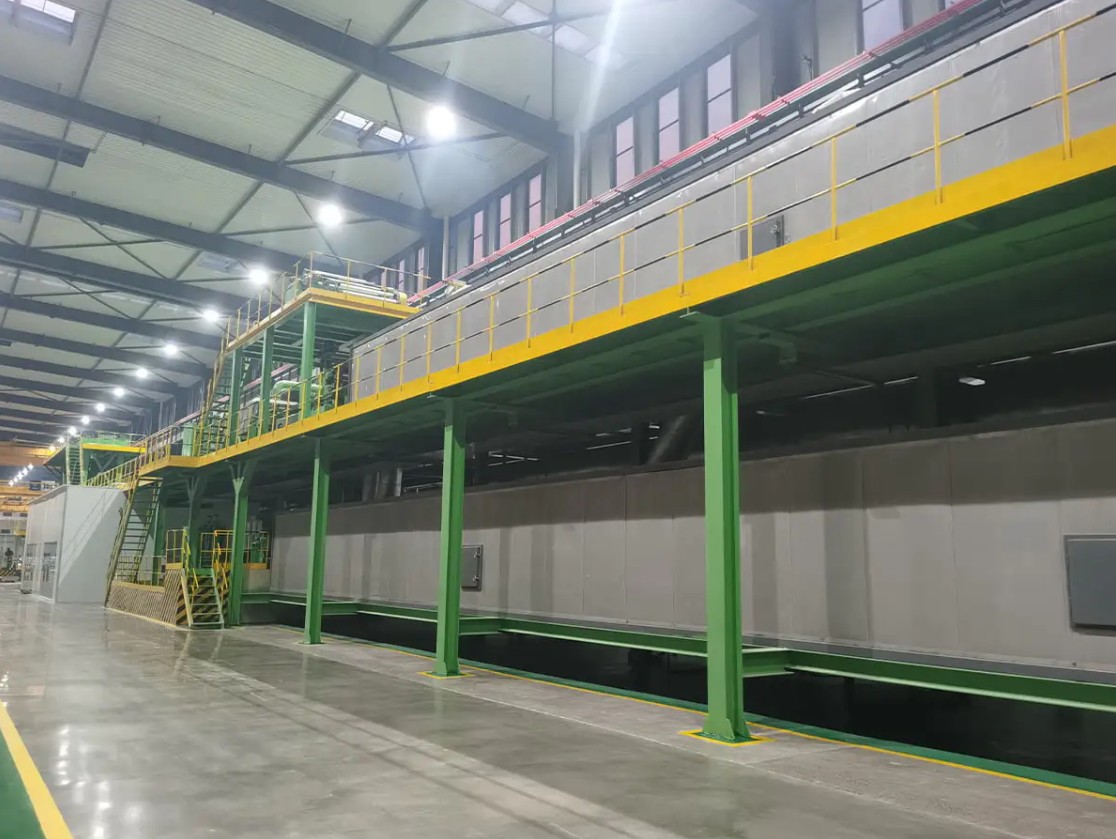

Laminovací linka A2 kovových kompozitních panelů s infračerveným ohřevem Tato kontinuální laminovací linka je navržena speciálně pro ohnivzdorné panely A2, odděluje přípravu jádra od laminace pro zjednodušení investice. Její infračervená trouba třetí generace snižuje spotřebu energie o více než 50 %, což z ní činí praktickou volbu pro konzistentní produkci s vysokým výnosem. Zobrazit produkt →

Když jsou panely vyráběny na lince, která byla navržena pro daný stupeň, certifikát se stává prohlášením o probíhajícím procesu namísto jednorázového testu. To je rozdíl mezi náhodným předáním dávky a každou dávkou splňující stejný standard.

Co zkontrolovat při nákupu protipožárních panelů AKT

Kupující jsou často překvapeni, že stejný název třídy může pokrývat velmi různé úrovně kvality. Následující kontroly oddělí pravý protipožární panel od přeznačeného.

1. Vyžádejte si originální zkušební protokol a porovnejte popis panelu, tloušťku a hustotu jádra s dodaným zbožím.
2. Potvrďte, že dodavatel vyrábí na lince určené pro jádro A2 nebo B1, nikoli na modifikované lince PE.
3. Odloupněte vzorek z alespoň tří různých cívek a zkontrolujte barvu jádra, hustotu a jednotnost.
4. Požádejte o záznam šarže dávkování přísady zpomalující hoření pro každou výrobní sérii.
5. Odešlete vzorky z různých dat výroby do nezávislé laboratoře k ověření.

Certifikát je snímek jednoho testu na jedné sadě panelů. Jednotnost mezi jednotlivými šaržemi je vlastností výrobního zařízení, nikoli certifikátu. Pokud dodavatel nemůže prokázat kontrolované dávkování, protokolování teploty a inline kontroly kvality, štítek A2 není důvěryhodný.

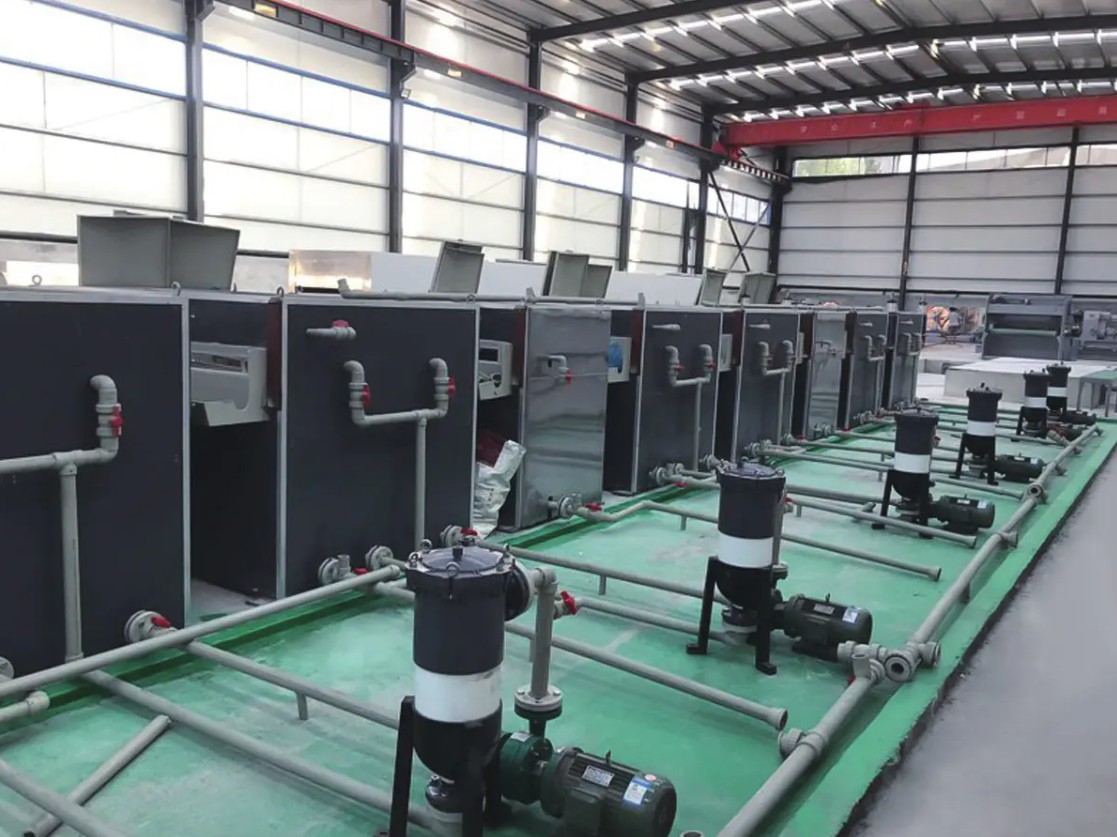

Integrovaná výrobní linka A2 cívky a kompozitních panelů Tato výrobní linka kombinuje minerální jádro, lepidlo a kovové pláště v jednom nepřetržitém procesu, což podporuje přesnou kontrolu potřebnou pro certifikaci jakosti. Je to klíčová investice pro výrobce vstupující na trh A2 se spolehlivou jednotností jednotlivých šarží. Zobrazit produkt →

Pro výrobce panelů, kteří plánují vstoupit na trh A2, je výrobní linka na výrobu cívek A2 klíčovou investicí, protože integruje minerální jádro, lepidlo a hliníkové pláště do jednoho nepřetržitého procesu s přesností, jakou vyžaduje certifikace.

Přizpůsobení výrobní linky cílovému stupni požáru

Jakmile je požadovaná třída potvrzena, další otázkou je, zda výrobce panelů potřebuje jedinou třídu třídy nebo flexibilní řadu. Výroba cívek A2 běží stabilní rychlostí s minerálním jádrem, které vyžaduje přesnou kontrolu napětí. Výroba B1 probíhá při jiném teplotním profilu, protože polyethylen zpomalující hoření má jiný tok taveniny. Linka, která tvrdí, že vyrábí obě třídy, by měla být validována samostatně pro každou konfiguraci.

Dvoutřídní výrobní linka na kovové kompozitní panely A2/B1 Tato flexibilní linka přepíná mezi extrudovanými jádry PE/B1 a anorganickými jádry A2 pomocí mobilní platformy, což umožňuje jednomu stroji obsluhovat trhy s výškovými i nízkopodlažními budovami. Nabízí rychlou změnu a snižuje kapitálové potřeby pro výrobce, kteří se zaměřují na více požárních tříd. Zobrazit produkt →

Dvoucestná linka A2/B1 poskytuje výrobci flexibilitu při změně materiálu jádra a výstupní třídy bez nákupu samostatného stroje. To je užitečné pro výrobce panelů, kteří obsluhují trhy s vysokými i nízkými výškami. The průvodce výběrem vysoce výkonné linky na výrobu kovových kompozitních panelů podrobněji pokrývá roční produkci, dobu přechodu a manipulaci s hlavním materiálem.

Požární odolnost začíná u jádra a končí u výrobní linky

Požární odolnost hliníkových kompozitních panelů je měřitelná, standardně definovaná vlastnost, která začíná složením jádra a končí disciplínou výrobní linky. A2 je jediná třída, kterou lze v praktickém smyslu nazvat nehořlavou. B1 je vážná, ale omezená úroveň bezpečnosti. Standardní PE panely by se neměly používat tam, kde je problémem evakuace nebo vertikální šíření plamene.

Kupující, kteří ověří protokol o zkoušce, porovnají limitní index kyslíku a rychlost uvolňování tepla a provedou audit výrobní linky, nebudou překvapeni další kontrolou na místě. Pokud mají panely na nákladním vozidle stejnou třídu jako certifikát, je rizikový profil budovy přesně takový, jaký architekt zamýšlel.
